Focal bird 是最近另人為之瘋狂的產品..
各位可以看看 mobile 01上面的熱絡和推薦文章,
就知它最近到底是夯在哪了!
Focal bird 分成小/中/大三款型式,每一款造型都很漂亮~
它出現在市面上其實也有段時間了,
只是最近的促銷活動讓它在市場上整個活躍了起來~
啥?....什麼活動? 您還沒接到消息嗎?
哎……呀呀呀呀….趕緊去拜一下”谷歌”大神!
關於開箱文相信bird在市場上銷售已有段時間了,
網路上相關開箱內容應該也有不少可供參考.
今天就來點不一樣的內容分享..
咱們來學學如何配接組裝…..
設備器材花錢買了就有.
但安裝和配線這就花了錢也買不到的功夫了~
今天咱們就來瞧瞧bird有那些配接方式…
免不了工具一定要先準備到位.

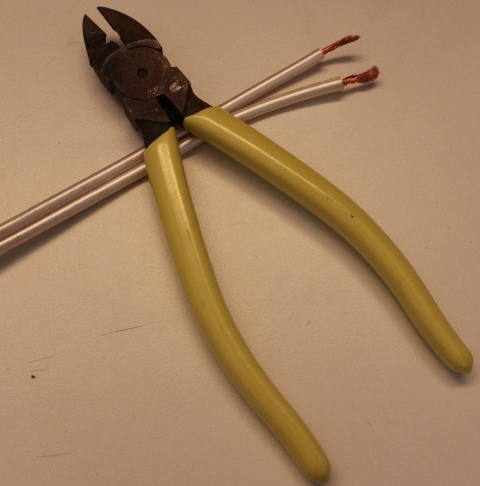

斜口鉗或剪刀,用來剝去喇叭線外皮用的工具~

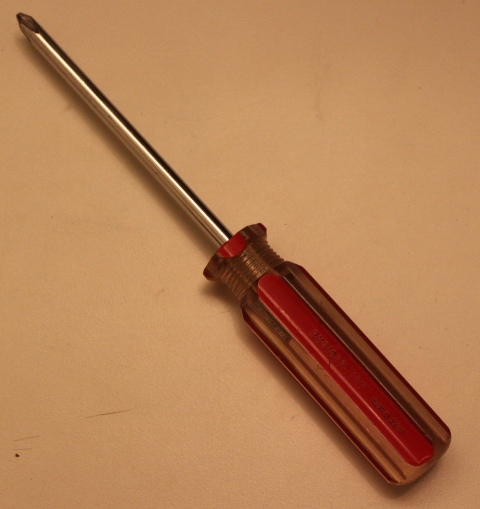

十字起子.用來鎖緊固定螺絲的必備工具~
用家如果要把BIRD固定在壁掛上或加裝大BIRD的腳架,
可就少不了十字起子!
今天就針對BIRD配接的部分在下初步分成三大類;
一.喇叭線之間的連接
二.訊號線之間的連接
三.無線傳輸介面的連接
想要BIRD能唱歌最少喇叭線和訊號線均需要正確的連接喔~
先來看看bird的喇叭線安裝方式…

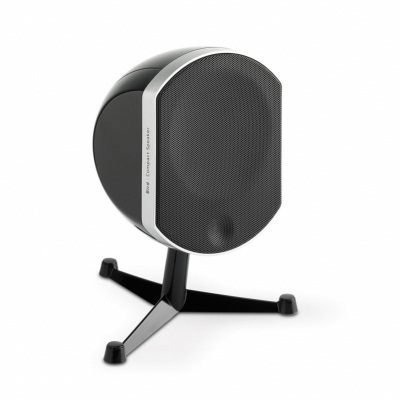

原廠有附上圓型底座及三腳底座.
端看用戶們您喜愛哪一組搭配就用那一種囉!
圓型底座和主喇叭本體是用圓型活動卡榫式連結.
用家如果需要更換成三角星型底座,
則需要再使用上原廠附六角板手即可讓您輕鬆更換~
這是bird的屁股..後面有片磁吸式的修飾蓋板..
翻開後就是長這樣子!
照片上一紅一黑的端子就是要接喇叭線的位置,
bird使用的端子頭貼心的用上彈性夾式接頭..
只要輕輕的按壓就可以把喇叭線固定到位!
喇叭線接起來就是這個樣子….
紅色端子需連結喇叭線”正”極端..
黑色端子需連結”負”極端.
(配接建議還是要注意+/-“”極性,
通常喇叭線上有印刷字體的那條可當成”正”極線來配裝)
喇叭線的極性是否連接正確,
這個可會影響到聲音的相位表現,很重要喔!
別忘了接完線也要把蓋子給蓋回去~
配接完成後就成這樣子囉,一樣方式把另一頭也給接上~
就完成兩支喇叭的接線了~
接完線來張抬頭照…..
漂亮的烤漆質感展現出國際一線大廠的設計風範~
接著我們來看POWER BIRD (擴大機)的配接方式~
原則上BIRD 小/中/大鳥都是配備相同主機.
所以主機這邊的配接方式一律通用…
但要調整主機後面的撥桿,調至相對應的BIRD身型!
先把主機屁屁給翻了過來..
中間下面那排紅色區域就是設定對應播桿組.
最左邊有8字型電源接孔和一個總開關.
接著一排喇叭端子和中間一顆重低音量旋鈕.
可以獨立調整你要的低音量感~再來右邊就是一堆輸入端子囉!
對於新手而言看到這畫面大概先暈一半,這麼多孔是要接哪裡?
莫慌..接著往下看便是..
左手邊有著兩組紅色與黑色的夾式端子,
這跟剛剛喇叭上面的夾式端子相同.
用家只要把喇叭線夾上去就行了..
只是要注意喇叭線本身的+/-極性要接對~
兩個喇叭分成左/右兩邊..上頭有標示L/R再請看官或用家注意!
這就是配接完成後的樣子~
喇叭的連接就大功告成了~
如果用家是其它款BIRD呢.其實也是一樣的配接原則..
這邊順手提供大BIRD的組裝給各位參考..

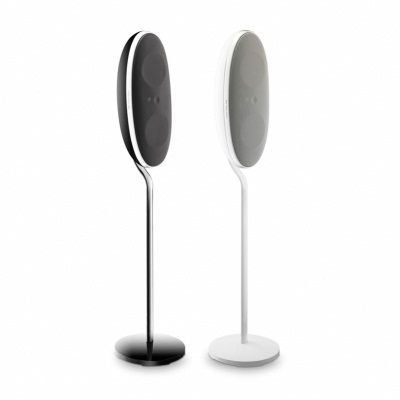

這是大BIRD 的倩影..體積將近是中BIRD的三倍大~
咱們來看看後面的配接方式..
這是大BIRD的後背..瞧…..
一樣是熟悉的夾式端子..所以呢?接法是相同的~
看官或用家看到這應該也都懂了…
比較特別的是大BIRD它後面多了組切換撥桿..
它是可以讓用家選擇大BIRD是要用壁掛安裝,
或者是安裝在腳架上頭.
在下這邊是安裝在專用腳架上..
所以把它調在IN STAND的位置~
用家如果也是跟在下一樣有追加原廠的腳架.別忘了要多做一個動作.

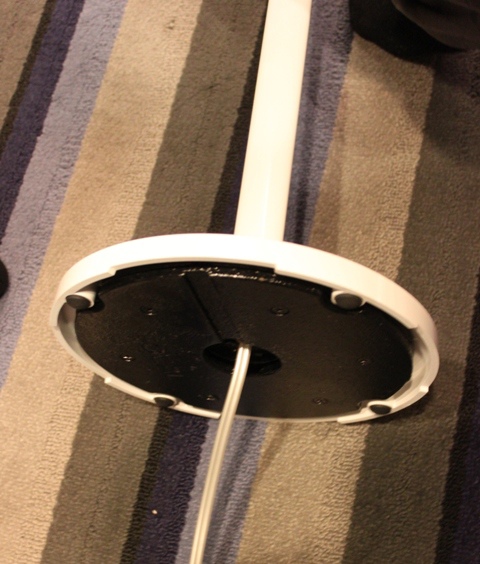

就是把喇叭線藏到專屬喇叭腳架中..
這樣喇叭立起來才會乾乾淨淨,清清爽爽.
穿完線後再把固定架組和喇叭架結合鎖起來.
大BIRD就算配接完成了!
立起來後就是這樣子囉..簡潔又清爽!
分享到這…喇叭與主機之間的連接算已經完成一半.
但想要聽到聲音還有一半的工程要做呢..
接著我們學習如何連接訊號線..
Power bird 提供多達三組類比輸入組
(2 port rca in/1 port 3.5mm in)
及兩組數位輸入端(同軸/光纖in),
外加無線Transmitter 連結端,連接方式真的非常多元.
在下先就數位輸入方式圖解給看官參考.
~~~~~~~~方式一. 數位同軸線”COAXIAL”的連接~~~~~~
上頭壓在POWER BIRD身上的是一台BD播放機..
現在一般型的BD播放機大都設計的很簡潔..
聲音輸出大都只剩”數位同軸/ COAXIAL ”OUT了.
現在咱們來分享”數位同軸/COAXIAL”連接應用…
看官或用家需先準備一條照片中的這一條線材~
找一條來對接BD後面的”DIGITAL OUT / COAXIAL ”
連接至POWER BIRD 後面的 “DIGITAL IN ”這樣就完成訊號線的連接囉!
(可參考上面照片的連接圖片參考)
~~~~~~~~~方式二. 數位光纖線 “OPTCAL ”的連接~~~~~~~~~
照片中這就光纖線材.市面上還有另外多種接頭規格,
用家可以針對自己家中的設備,
自行找對應的接頭規格光纖線材來配接~
今天準備了一台還有光纖輸出介面的播放機來為大家講解.
照片中壓在 POWER BIRD 上面的是一台DVD播放機~
DVD播放機上的”OPTICAL OUT”就是用來接光纖線的地方,
大部份家用音響設備都是設計標準”方頭”的光纖孔,
所以我們把光纖線從DVD播放機後面的”OPTICAL OUT”連接至
POWER BIRD 後面的光纖輸入端”DIGITAL IN ”下方的方孔位置.
這樣就配接起訊號的連接囉~
連接完成後就是照片中這樣子..
光纖端子頭做導角設計..
如果連接方向不對是無法連接上去.
用家可別強硬插上插孔.可以試試將光纖線轉轉方向再插入插孔!
OK…
以上就是POWER BIRD的兩種數位連結方式…….
看官或用家如果家中剛好是我介紹的設備組合.
那您現在只要在把POWER BIRD電源線接上,
和打開電源就可以開始享用FOCAL BIRD了…
開起電源後別忘了要把輸入組別切換到DIGITAL檔位喔~
(您可以用BIRD的搖控器切換,也可以手動按鍵輸入切換)
提醒;
一般數位輸入的狀態下都會是以光纖輸入端為預設優先端.
用家如果兩端都有接駁.
再請自行注意一下光纖輸入優先權!
再來..圖解一下類比連接的部份
POWER BIRD支源三組類比輸入端.
讓用家可以最多接駁三台類比訊源.
在下舉三種接線方式給看官及用家參考..
~~~~~~~類比接線方式一.RCA 端對RCA 端配接~~~~~~~~
上圖這條線大概是大伙最熟悉的線材了.也有人稱它為”對錄線”
還有人稱它為”梅花頭AV線”總之它的功能也是用來傳輸訊號的線材之一
如果看官或用戶家中有設備器,
後面是對應這種線材的.
通通可以拿它來連接駁~
在下隨手抓一台CD播放機來做個講解…
壓在POWER BIRD上面的就是一台單純的CD播放機.
它的後面有著兩種輸出介面.
一是AUDIO OUTPUT (類比組)RCA對RCA線就是連結這一端喔!
二是.DIGITAL OUTPUT (數位組)這上文已講解過.看官可參考上頭資訊!
一頭接上CD播放機的”AUDIO OUT”
另一頭接在POWER BIRD的”ANALOGUE IN ”A1或A2都可以.
在下這邊預設是接在A1這一組.
連接時請注意有”L/R”左右之分.
看官可得放大眼睛確認一下哩~
如果是接在A2組別.使用時在前面版輸入切換時,
只要切換到A2相對應的組別即可!
開啟電源.輸入組別切換至 ANALOG 1
接著放片自己喜歡聽的CD唱片好好的欣賞聆聽囉….
~~~~~~~類比連接方式二 3.5MM端轉 RCA 端連接~~~~~~

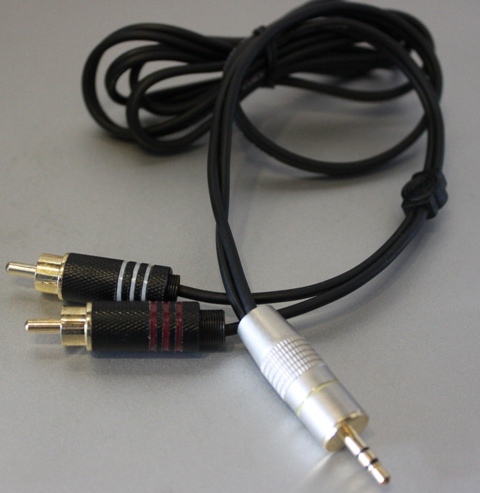

照片中就市3.5MM頭轉RCA頭的連接線材…
這條線材可以配接的設備還算多元.
只要您的器材或設備有提供3.5MM孔輸出端.
都可以透過它來連接~~
例如.
手機/MP3/NB/PC/平板……..
幾乎都看的到3.5MM的輸出孔!
在下現在就舉手機的案例來分享連接配置….
照片上是手機的3.5MM輸出孔..有人用來接駁耳機用..
當然我們也可以用來外接音響器材~
把3.5MM的公頭接在手機上..
另一頭RCA端接在POWER BIRD的後面 “ ANALOGUE IN” A1或A2都可以…
配接完成就如照片上中的樣子…
這樣手機和BIRD就算連接完成了..
一樣請打開電源盡情的聆聽您喜愛的音樂吧~
BIRD 三組類比輸入方式介紹兩種..
最後還有一種配接方式就是它ANALOGUE A3 的3.5MM孔輸入
~~~~~~~~類比連接方式三 3.5MM 對3.5MM線材使用~~~~~~~~~
它的配接原理和3.5MM轉RCA的方法是相通的..
只是線材的使用是下圖這一種線材..
這是3.5MM對3.5MM的連接線材…
在下一樣利用手機做一個圖解給看官或用戶參考…

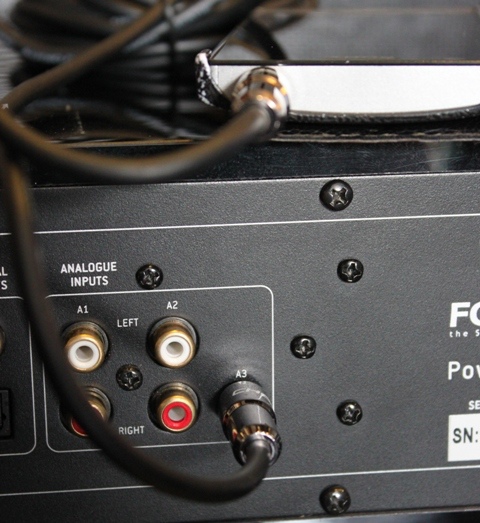

POWER BIRD的ANALOGUE A3組是設計成3.5MM孔專用輸入端~
如果用家使用配接是在A3處,前面的切換也請記得要切換至ANALOG 3位置.

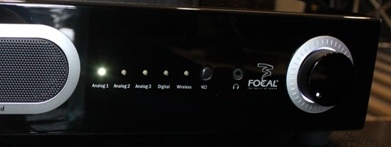

閃亮的白色指示燈正標示出目前的輸入組別….
類比端最大的連接數量就三組器材.如果還有需要更多的設備要接駁.
就請看官或用家來電洽詢了~
接著來瞭解一下BIRD 無線接駁的部份….
手頭上現有兩組 BIRD 專屬的TRANSMITTER 配件組.
左邊這組是對應IPOD/IPHONE/IPAD 專用的無線傳輸卡..
它的IPHONE對應僅到IPHONE4S喔~
有入手的用家再請注意~
如果是IPHONE 5以上用家就得再自己購買轉接頭了~
本文就針對右邊這組USB WIRELESS TRANSMITTER 介紹它的安裝方式圖解~

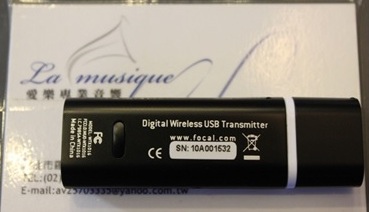

畫面中的就是USB TRANSMITTER 它長的很像一般的USB隨身碟~
首先先把它與電腦主機連接.
只要是USB還有空位都可直接插上去.
圖中是一台WINDOWS 系統的桌上型主機.
把USB TRANSMITTER 接上電腦後,
電腦作業系統通常會自動安裝其驅動程式.
沒幾秒鐘就自己安裝完成.
這邊我們先設定好電腦音效的輸出設定.
再來調整與BIRD主機之間的對頻~
USB驅動程式自動安裝好後.請用家開啟控制台裡頭的聲音選項.
對話框出現後應該可以看到剛剛接上去的 FOCAL DIGITAL TX 音效喇叭(如圖)
再請用家把它設成預設裝置..
這樣我們就可以通通把電腦的聲音指定到BIRD身上去~
當然還有一個步驟要設定…
電腦端這邊已經完成一半~
還有一個USB對頻要設定~
用家需先把輸入切換到WIRELESS 這一組..
後面的接收模組才會啟動運作~
在POWER BIRD的屁屁後面有一顆 WIRELESS 的指示燈..
正常待機時會間歇式閃爍狀態…
再對頻狀態時會呈現快速閃爍的狀態…
現在請用家按住WIRELESS燈號下面一顆SYNC的按鍵三秒鐘..
您會發現燈號會變成快速閃爍狀態..
這時候的WIRELESS就會轉便成搜尋對頻狀態…
(USB照片上那個按鍵是可以按壓的)
接著再請用家也在USB TRANSMITTER 的背面按住配對按鈕三秒~
用家應該也看的到USB TRANSMITTER 正面的指示燈也會快速閃爍.
當兩者互相對到頻後即會回復成間歇式的閃爍.
這樣就完成了電腦與BIRD之間的配對了…
趕緊撥個音樂來試試..
如果沒意外,用家應該可以聽到從BIRD傳來優美的樂符了
接上BIRD後的電腦,您會發現用電腦看電影和聽音樂,
比之前真的震撼太多了~
剩下的就只是好好的享受BIRD帶給你的感動了..
本文以大眾使用率最多的WINDOWS系統分享.
如果您是OS系統也是可以連接的.這邊就不再佔篇幅介紹.
如果還有安裝架設困難者.還是歡迎與專業的業者連絡~
相信專業.託付專業….
當然..買FOCAL BIRD 也得要找專業的..
今天就分享到這邊……..
也恭喜已入手FOCAL BIRD的用家們…
它真的是非常棒的一套音響系統!
還沒出手的朋友們…….
你………………….可得加緊腳步了!
它數量真的有限…………….
