今天給初學者來點教學分享..
用最簡易的DIY方式來完成一組喇叭線..
想要自己作一對香蕉插類型喇叭線的朋友們可以參考..
首先工具是一定不可少的配備.最基本的需要請看下圖..
工欲善其事必先利其器..準備齊全會幫您省事又省時間~

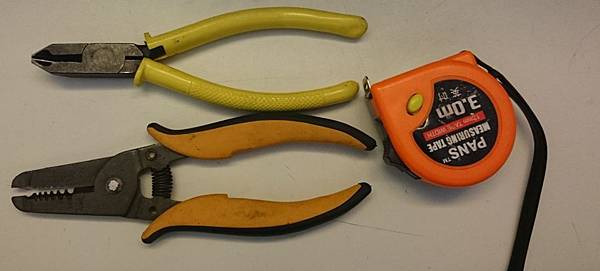

皮捲尺一顆,斜口鉗一只,撥線夾一只.您也可以利用一把剪刀來替用斜口鉗和撥線夾~

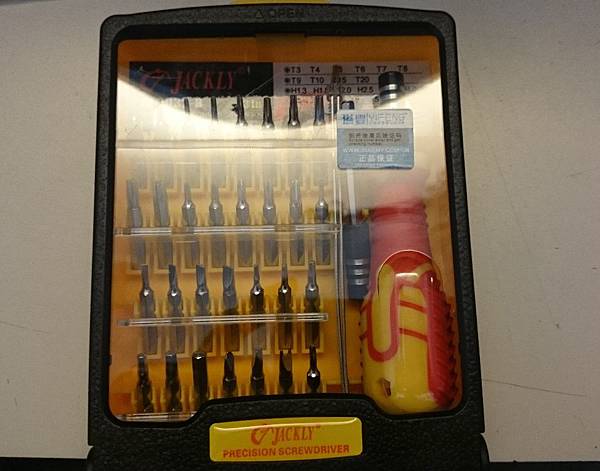

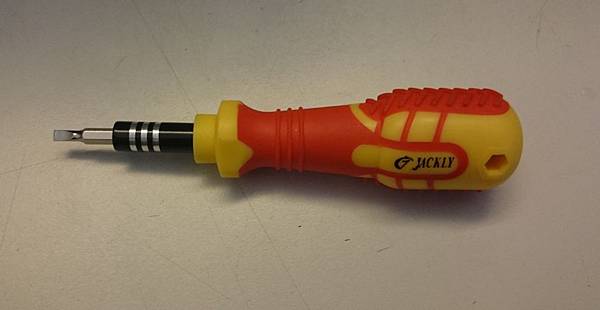

再準備一組螺絲起子.一般十字型和一字型的起子使用率最高.可以列入常備用品~
這次我們準備分享的喇叭線用香焦插頭,所以是使用一字型的起子..
看官可以先準備在一旁~
主角來了.先請丈量要製做的喇叭線長度.大部份最一般的長度約2米或3米長~
各位可自行丈量好自己所需要的長度..
注意一對喇叭線是兩條一組.兩條盡量要長短一致!
裁好所需喇叭線長度後.再來我們要開始加工囉~

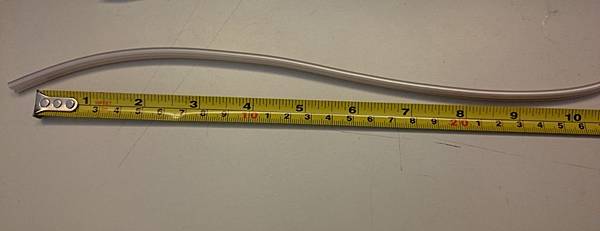

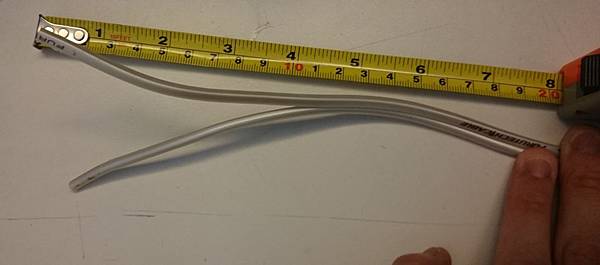

起先請幫喇叭線兩條分離.分離的長度可以初步抓10CM即可~
實際當然也可依看官您自己的喇叭接線端而定.這邊分離10CM是比較一般的長度~
再來準備要把喇叭線的PVC包材給撥除.我們需要裡面的銅線導體來進行下一步驟~
裸線撥除我們只需要短短的1CM即可~

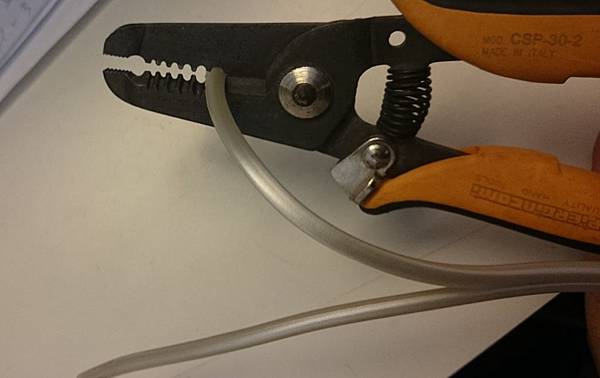

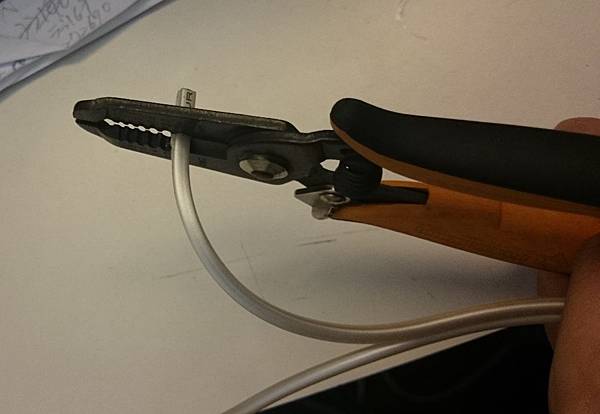

這裡是使用專用的撥線夾來撥線.
使用剪刀的用家可得小心別把內部銅線給剪斷了…

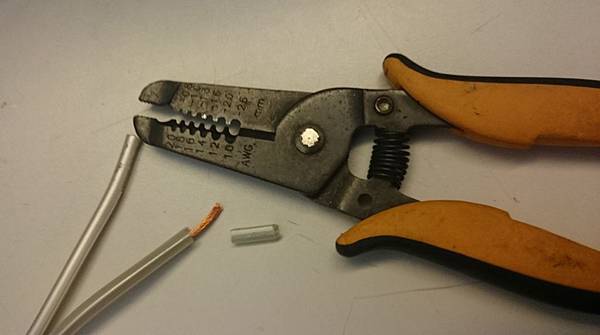

使用專用撥線夾也有好處.上面有直接對應的AWG線徑可以參考~
比較不會損傷到銅線~

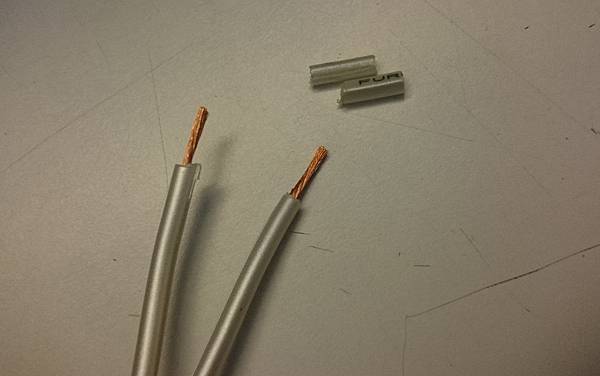

撥完後的裸線..可以稍為旋轉一下銅線.等一下比較好固定在接頭內~

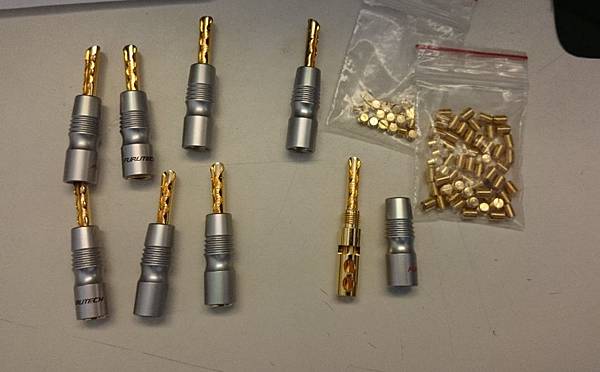

再來就是準備香焦插頭..
您也可準備ㄚ型插頭.鎖定的方式也差不多~
這邊用古河香焦插方式作示範~~

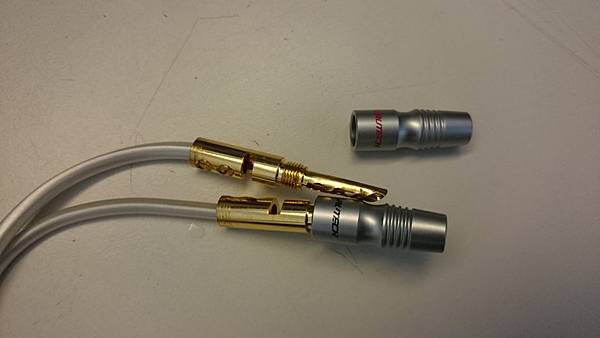

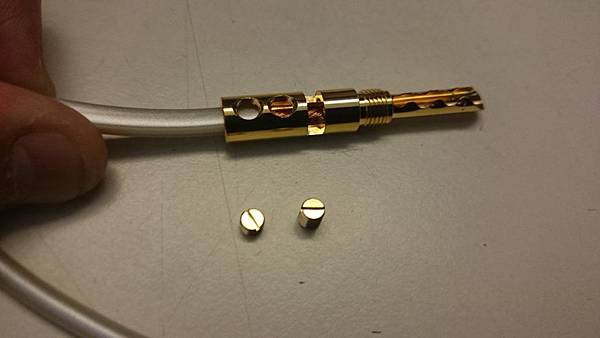

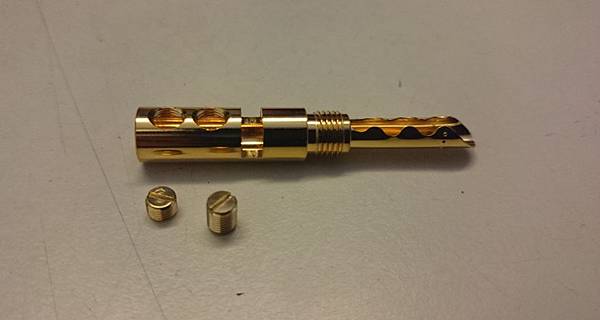

插頭內部的構造..固定線材的螺絲有分長短..
兩個功能上稍有不同~
短的用在固定喇叭線本身.包含外層PVC層~
長的用在固定喇叭線的內層銅線.可參考下面的圖解~

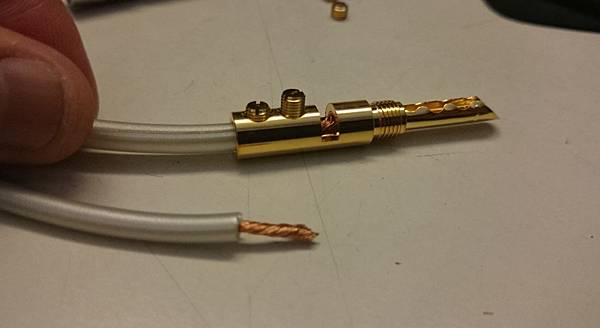

接著.把撥好的喇叭裸線置放進插頭中.這邊置放的深淺可以參考圖片中的樣式.
喇叭線的PVC包材剛好會在左邊螺絲孔位處~
第二的孔位處剛好就是喇叭的銅線位子~
接著.把固定螺絲給鎖上即可~
短的螺絲可以迫緊喇叭線~
長的螺絲是用來迫緊銅線~
所以有分長短~

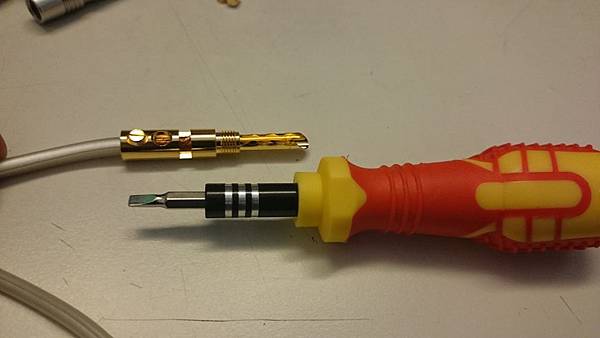

一字起子出動了~建議找大小合適的一字口..
太大不好用,太小又會滑動,剛剛好最好~
也較好施力

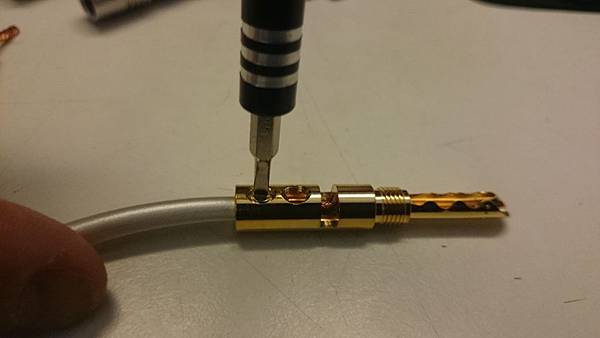

先鎖緊固定喇叭線的第一孔..

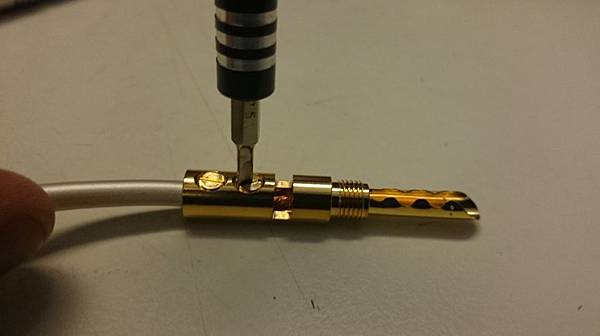

再迫緊第二孔位的螺絲..
順序看官可以參考.只是第一孔固定後.第二孔的銅線比較不會亂跑~
當然有些更講究的用家..
您也可以再用焊錫固定.這邊以初學教育分享~
焊接部份再找時間分享!

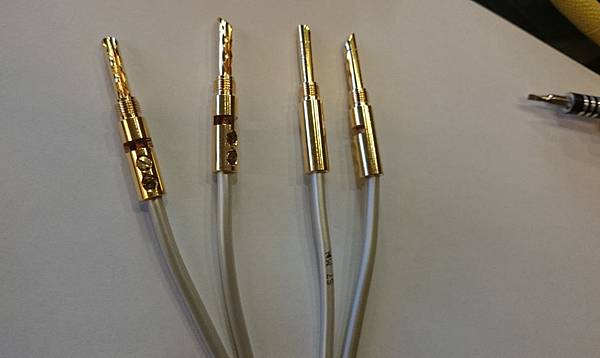

依上續的步驟.把每一條喇叭線給鎖上香焦插頭….
閃亮亮的喇叭線快完工了~
接著最後把不同顏色的外蓋給蓋回~就大功告成了~
這邊也要提醒一下自己DIY的看官…
喇叭線有分極性…有+ / - 之分..一般都會利用喇叭線本身線身上的印刷文字作區別~
有印刷字體的線.您可以固定當正極線來接…
沒有印刷的另一條,您可以當負級線來接~
以圖片中的古河香焦插頭參考…
有紅色的字體外蓋.我這邊就讓它當正級端,黑色字體的外蓋.就當負級端~
如不小心鎖錯了~接上喇叭後聲音相位可是會不對喔!

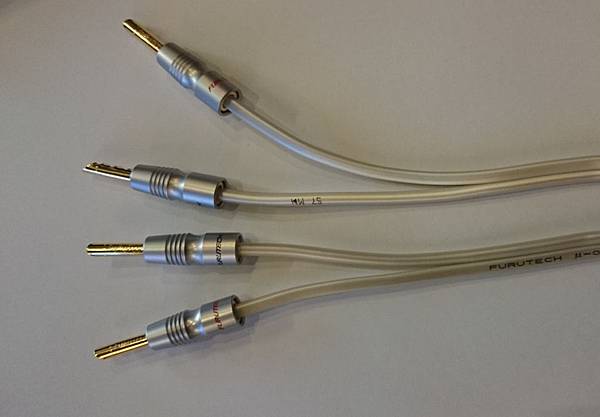

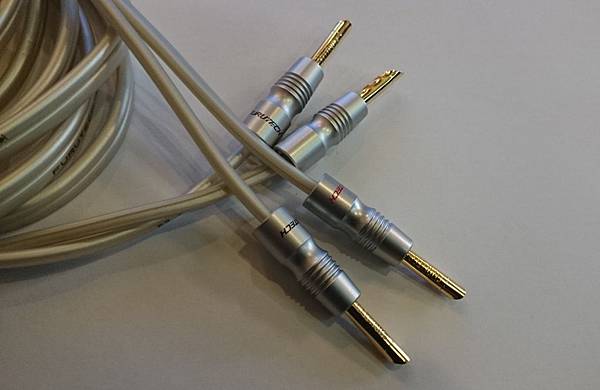

完工後的喇叭線成品…
自己DIY喇叭線不會很難,不過有些小細節倒是要注意~
多試幾回您也可以很上手..
線材在一套音響系統中扮演的調音的角色~
好的線材可能帶你上天堂~搭配不良的線材也可能讓破財又沒好聲…
這邊提供給想換線材又不想花大財買廠線的朋友們一個參考~
您可以試試買裸裝線材回家自己DIY一番..
滿足成就感也增加自已調音的樂趣~
愛樂專業音響這邊提供多種品牌裸裝喇叭線給您選擇….
喜歡更換線材的朋友們不彷可以來店尋尋寶…..
不想自己花時間DIY的您..
也可以直接上我們的商店街選購您所需要的手作線..
愛樂這邊也提供多種品牌手作線給看官參考….
